A. Sifat Cahaya dan Proses Pembentukan Bayangan.

1. Sifat-sifat cahaya:

a. Cahaya merambat lurus.

Pernahkah kamu menyalakan lilin atau lampu di tempat gelap? Jika lilin atau lampu dinyalakan akan dihasilkan cahaya yabg dapat menerangi tempat yang gelap.

b. Cahaya dapat dipantulkan.

Apakah kamu dapat membedakan benda-benda berdasarkan warnanya? Apa yang menyebabkan demikian? Cahaya memiliki sifat dapat dipantulkan jika menumbuk suatu permukaan bidang. Pemantulan yang terjadi dapat berupa pemantulan baur dan pemantulan teratur. Pemantulan baur terjadi jika cahaya dipantulkan oleh bidang yang tidak rata, seperti aspal, tembok, dan batang kayu. Pemantulan teratur terjadi jika cahaya dipantulkan oleh bidang yang rata, seperti cermin datar. Pada pemantulan baur dan pemantulan teratur, sudut pantulan cahaya besarnya selalu sama dengan sudut datang cahaya

Hal tersebut adalah sesuai dengan hukum pemantulan cahaya yang dikemukakan oleh Snellius. Snellius menambahkan konsep garis normal yang merupakan garis khayal yang tegak lurus dengan bidang pantul. Garis normal berguna untuk mempermudah kamu menggambarkan pembentukan bayangan oleh cahaya. Snellius mengemukakan bahwa:

(1) Sinar datang garis normal, dan sinar pantul terletak pada satu bidang datar.

(2) Besar sudut datang sama dengan besar sudut pantul (<i = <r).

Kemampuan kamu untuk membedakan warna, tidak terlepas dari sifat cahaya. Cahaya yang mengenai benda sebagian akan dipantulkan ke mata dan sebagian lagi akan diserap benda sebagai energi. Misalnyacahaya yang mengenai benda terlihat berwarna merah. Hal ini berarti spektrum cahaya merah akan dipantulkan oleh benda, sedangkan spektrum warna lainnya akan diserap oleh benda tersebut.

c. Cahaya dapat dibiaskan.

Cahaya akan dibiaskan ketika melalui dua medium yang memiliki kerapatan optik yang berbeda. Kecepatan cahaya akan menurun saat dari udara memasuki air atau medium yang lebih rapat. Semakin besar perubahan kecepatan cahaya saat melalui dua medium yang berbeda, akan semakin besar pula efek pembiasan yang terjadi. Namun, pembiasan tidak akan terjadi saat cahaya masuk dengan posisi tegak lurus bidang batas kedua medium.

d. Cahaya merupakan gelombang elektromagnetik.

Bayangkan saat ini kamu sedang berdiri di tepi pantai. Pada saat itu kamu melihat ombak yang sangat besar sedang melaju menuju ke arah kamu. Deburan ombak tersebut hanya memindahkan sejumlah energi dengan memindahkan mediumnya (air laut) karena angin. Hal ini dibuktikan dengan terdengarnya suara ombak (energi gerak menjadi bunyi). Berbeda dengan gelombang laut, cahaya dapat mentransfer energi dari satu tempat ke tempat lainnya tanpa menggunakan medium. Gelombang cahaya terbentuk karena adanya perubahan medan magnet dan medan listrik secara periodik, sehingga merupakan gelombang elektromagnet.

Salah satu fenomena yang dapat membuktikan bahwa cahaya itu mampu mentransfer energi adalah saat lilin yang dinyalakan di sebuah ruang yang gelap dan kemudian lilin tersebut dapat menerangi ruangan. Contoh lainnya adalah matahari yang memancarkan gelombang cahayanya melalui ruang angkasa (tanpa medium). Gelombang cahaya matahari memancar ke segala arah sampai ke bumi meskipun melalui ruang hampa udara. Hal ini berarti gelombang cahaya dapat merambat pada ruang kosong (hampa udara) tanpa adanya materi. Berdasarkan frekuensinya, gelombang elektromagnetik ada bermacam-macam. Berikut klasifikasi gelombang elektromagnetik yang dikenal dengan spektrum elektromagnetik.

Sinar yang dapat dilihat oleh mata manusia adalah bagian yang sangat kecil dari spektrum elektromagnetik. Agar mudah memahaminya, perhatikan Gambar 11.8 yang menunjukkan spektrum cahaya tampak. Cahaya tampak adalah cahaya yang memiliki panjang. gelombang elektromagnetik yang dapat dideteksi oleh mata manusia. Panjang gelombang cahaya tampak berkisar antara 400 nm sampai 700 nm, yang besarnya seratus kali lebih kecil daripada lebar rambut manusia. Warna cahaya yang dapat kamu lihat tergantung pada panjang gelombang dari gelombang cahaya yang masuk ke mata.

Misalnya seperti cahaya hijau yang memiliki panjang gelombang sekitar 500 nm akan dapat terlihat apabila benda-benda yang berwarna hijau menyerap semua spektrum cahaya yang memiliki panjang gelombang kurang dari 500 nm dan lebih dari 500 nm, serta hanya memantulkan spektrum cahaya yang memiliki panjang gelombang 500 nm saja. Berdasarkan penjelasan tersebut dapat disimpulkan bahwa sebuah benda hanya akan memantulkan spektrum cahaya yang warnanya sama dengan warna permukaan benda tersebut, sehingga kita dapat mengindrai dengan tepat warna-warna benda tersebut.

2. Pembentukan bayangan pada cermin.

Salah satu kegiatan yang mungkin kamu lakukan sebelum berangkat ke sekolah adalah berdiri di depan cermin, untuk melihat apakah kamu sudah rapi atau belum. Bahkan sering kali dalam perjalanan, kamu ditemani cermin. Tahukah kamu bahwa cermin yang kamu pakai untuk berkaca setiap hari adalah sebuah cermin datar? Jika seberkas cahaya mengenai cermin datar maka cahaya tersebut dipantulkan secara teratur. Peristiwa pemantulan cahaya pada cermin datar menyebabkan pembentukan bayangan benda oleh cermin.

a. Pembentukan bayangan pada cermin datar.

Pada saat menentukan bayangan pada cermin datar melalui diagram sinar, titik bayangan adalah titik potong berkas sinar-sinar pantul. Bayangan bersifat nyata apabila titik potongnya diperoleh dari perpotongan sinar-sinar pantul yang konvergen (mengumpul). Sebaliknya, bayangan bersifat maya apabila titik potongnya merupakan hasil perpanjangan sinar-sinar pantul yang divergen (menyebar).

dengan:

 s = Jarak benda terhadap cermin

 s' = Jarak bayangan terhadap cermin

Bayangan pada cermin datar bersifat maya. Titik bayangan dihasilkan dari perpotongan sinar-sinar pantul yang digambarkan oleh garis putus-putus.

Untuk melukis pembentukan bayangan pada cermin datar dengan diagram sinar, ikutilah langkah-langkah berikut ini.

1. Lukis sebuah sinar dari benda menuju cermin dan dipantulkan ke mata, sesuai hukum pemantulan cahaya, yaitu sudut sinar datang sama dengan sudut sinar pantul.

2. Lukis sinar kedua sebagaimana langkah pertama.

3. Lukis perpanjangan sinar-sinar pantul tersebut di belakang cermin sehingga berpotongan. Perpotongan sinar-sinar pantul tersebut merupakan bayangan benda.

4. Jika diukur dari cermin, jarak benda terhadap cermin (s) harus sama dengan jarak bayangan terhadap cermin (s').

b. Pembentukan Bayangan pada Cermin Lengkung.

Pernahkah kamu mengamati kaca spion yang dipasang di kendaraan? Kaca yang dipasang pada spion adalah contoh dari cermin lengkung. Cermin lengkung adalah cermin yang permukaannya melengkung. Ada dua jenis cermin lengkung sederhana yaitu cermin silinder dan cermin bola. Pada subbab ini, kamu hanya akan mempelajari cermin bola (kelengkungannya merupakan bagian dari kelengkungan bola). Khususnya tentang cermin cekung dan cembung. Cermin cekung dan cembung irisan permukaannya berbentuk bola. Cermin yang irisan permukaan bola bagian mengilapnya terdapat di dalam disebut cermin cekung, sedangkan cermin yang irisan permukaan bola bagian mengkilapnya terdapat di luar disebut cermin cembung.

Bagian M adalah titik pusat kelengkungan cermin, yaitu titik pusat bola. Titik tengah cermin adalah O. Sumbu utama yaitu, OM, garis yang menghubungkan titik M dan O. Sudut POM adalah sudut buka cermin jika titik P dan M adalah ujung-ujung cermin. Berdasarkan Gambar 11.12, maka kita dapat menentukan unsur-unsur cermin lengkung, yaitu sebagai berikut:

a) Pusat kelengkungan cermin Pusat kelengkungan cermin merupakan titik di pusat bola yang diiris menjadi cermin. Pusat kelengkungan cermin biasanya disimbolkan dengan M.

b) Vertex Vertex merupakan titik di permukaan cermin dimana sumbu utama bertemu dengan cermin dan disimbolkan dengan O.

c) Titik api (fokus) Titik api adalah titik bertemunya sinar-sinar pantul yang datangnya sejajar dengan sumbu utama (terletak antara vertex dan pusat) dan disimbolkan dengan F.

d) Jari-jari kelengkungan cermin Jari-jari kelengkungan cermin adalah jarak dari vertex (O) ke pusat kelengkungan cermin (M). Jari-jari kelengkungan cermin biasanya disimbolkan dengan R.

e) Jarak fokus Jarak fokus cermin adalah jarak dari vertex ke titik api dan disimbolkan dengan f.

1) Cermin Cekung

Hukum pemantulan yang menyatakan besar sudut datang sama dengan sudut pantul, berlaku pula untuk cermin cekung. Pada cermin cekung, garis normal adalah garis yang menghubungkan titik pusat lengkung cermin M dengan titik jatuhnya sinar. Garis normal pada cermin lengkung berubah-ubah, bergantung pada titik jatuh sinar. Misalnya, jika sinar datang dari K mengenai cermin cekung di B, maka garis normalnya adalah garis MB dan sudut datangnya adalah sudut KBM = α. Sesuai hukum pemantulan, maka sudut pantulnya, adalah sudut MBC = α dan sinar pantulnya adalah sinar BC.

Sinar datang dari K mengenai cermin cekung di D, maka garis normalnya adalah garis MD dan sudut datangnya adalah sudut KDM = β. Sesuai hukum pemantulan, maka sudut pantulnya, adalah sudut MDC = β, sedangkan sinar pantulnya adalah sinar DC. Hal yang sama berlaku juga pada cermin cembung.

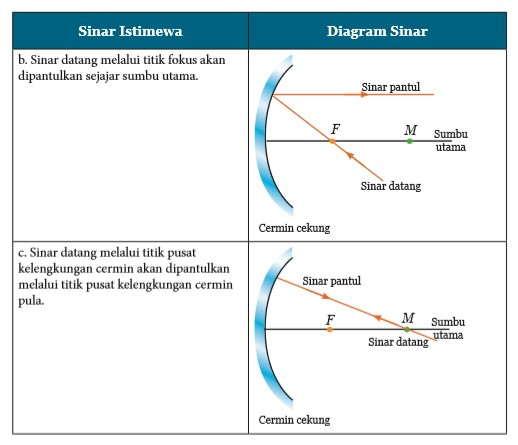

a ) Sinar-sinar Istimewa pada Cermin Cekung

Untuk melukis bayangan pada cermin cekung diperlukan minimal dua buah sinar istimewa. Akan tetapi, hasil akan lebih baik dan meyakinkan jika dilukis dengan tiga sinar istimewa sekaligus dengan langkah-langkah sebagai berikut.

1. Pilih sebuah titik pada bagian ujung atas benda dan lukis dua sinar datang melalui titik tersebut menuju cermin.

2. Setelah sinar-sinar datang tersebut mengenai cermin, pantulkan kedua sinar tersebut sesuai kaidah sinar istimewa cermin cekung.

3. Tandai titik potong sinar pantul sebagai tempat bayangan benda.

4. Lukis perpotongan sinar-sinar pantul tersebut.

b) Melukis Pembentukan Bayangan oleh Cermin Cekung

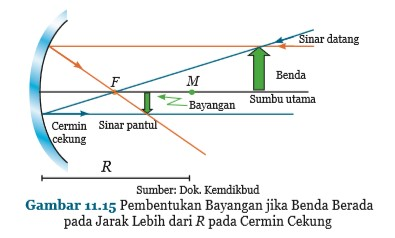

 *Benda berada pada jarak lebih dari R

Bagaimana sifat-sifat bayangan yang terbentuk? Berdasarkan gambar tersebut, bayangan yang terbentuk bersifat nyata, terbalik, dan diperkecil.

* Benda di titik fokus F

Dimanakah letak bayangan yang terbentuk? Berdasarkan gambar tersebut, tidak terbentuk bayangan atau bayangan terletak di tempat yang jauh tak terhingga.

* Benda di antara cermin dan F

Bagaimana sifat-sifat bayangan yang terbentuk? Berdasarkan gambar tersebut bayangan yang terbentuk bersifat maya, tegak, dan diperbesar. Selain penggunaan diagram sinar dan tiga sinar istimewa, agar lebih mudah memahami letak benda dan letak bayangan, kamu dapat memahami pembagian nomor ruang pada cermin lengkung (Dalil Esbach). Pembagian nomor ruang pada cermin cekung, dapat dilihat pada Gambar 11.18.

Misalnya benda diletakkan pada jarak lebih dari M (ruang III), bayangan yang terbentuk akan berada pada jarak antara F dan M (ruang II). Hal ini disebabkan menurut dalil Esbach jumlah ruang benda dengan ruang bayangan adalah sama dengan 5 (Rbenda + Rbayangan = 5).

c) Persamaan Cermin Cekung

Persamaan cermin cekung menyatakan hubungan kuantitatif antara jarak benda ke cermin (s), jarak bayangan ke cermin (s'), dan panjang fokus (f).

dengan : f = Jarak fokus (cm)

s = Jarak benda ke cermin (cm)

s' = Jarak bayangan (layar) ke cermin (cm)

Selain persamaan tersebut kamu juga harus mengetahui perbesaran bayangan yang dihasilkan oleh cermin cekung. Rumus perbesaran pada cermin cekung adalah

dengan :

M = Perbesaran

s = Jarak benda ke cermin

h = Tinggi benda

s' = Jarak bayangan (layar) ke cermin

h' = Tinggi bayangan

Catatan: h' positif (+) menyatakan bayangan adalah tegak (dan maya)

h' negatif (-) menyatakan bayangan adalah terbalik (dan nyata)

2) Cermin Cembung

a) Sinar-Sinar Istimewa pada Cermin Cembung

Pada cermin cembung juga berlaku hukum-hukum pemantulan, yaitu besarnya sudut datang sama dengan besarnya sudut pantul. Sinar istimewa dan diagram sinar pada cermin cembung dapat dilihat pada Tabel 11.3.

Untuk melukis bayangan pada cermin cembung dibutuhkan minimal dua buah sinar istimewa dengan langkah-langkah sebagai berikut.

(1) Pilih sebuah titik pada bagian ujung atas benda dan lukis dua sinar datang melalui titik tersebut menuju cermin.

(2)Setelah sinar-sinar datang tersebut mengenai cermin, pantulkan kedua sinar tersebut sesuai kaidah sinar istimewa pada cermin cembung.

(3)Tandai titik potong sinar-sinar pantul atau perpanjangan sinarsinar pantul sebagai tempat bayangan benda.

(4)Lukis bayangan benda pada perpotongan perpanjangan sinarsinar pantul tersebut.

Contoh lukisan pembentukan bayangan pada cermin cembung sebagai berikut.

b) Persamaan Cermin Cembung

Masih ingatkah kamu dengan persamaan pada cermin cekung? Rumus-rumus yang berlaku untuk cermin cekung juga berlaku untuk cermin cembung. Namun, ada hal yang perlu diperhatikan yaitu titik fokus F dan titik pusat kelengkungan cermin M untuk cermin cembung terletak di belakang cermin. Oleh karena itu, dalam menggunakan persamaan cermin cembung jarak fokus (f) dan jari-jari cermin (R) selalu dimasukkan bertanda negatif. Dengan catatan bahwa dalam cermin cembung harga f dan R bernilai negatif (−).

3. Lensa

a. Pembentukan Bayangan pada Lensa

Pernahkah kamu menggunakan lup? Lup memiliki bagian utama berupa lensa cembung yang berfungsi untuk memperbesar bayangan benda yang akan diteliti. Lensa adalah benda bening yang memiliki permukaan berbentuk cekung atau cembung dan berfungsi untuk membiaskan cahaya. Lensa secara umum ada yang berbentuk cembung dan cekung. Jika dipegang, lensa cembung bagian tengahnya lebih tebal dari bagian pinggir. Lensa cekung bagian tengahnya lebih tipis dari bagian pinggirnya. Perhatikan Gambar 11.22!

b. Sinar-Sinar istimewa pada Pembiasan Cahaya oleh Lensa Cembung

Penerapan hukum pembiasan cahaya pada benda ternyata menentukan sinar-sinar istimewa pada pembiasan cahaya oleh lensa cembung. Sinar-sinar istimewa pada lensa cembung dapat dilihat pada Tabel 11.5.

Ingatlah kembali tentang peristiwa pembiasan! Saat melalui 2 medium yang berbeda, besar kecepatan cahaya akan berubah, sehingga cahaya akan tampak dibelokkan, seperti pada peristiwa sendok yang tampak bengkok bila diletakkan di dalam gelas berisi air.

b. Melukis Pembentukan Bayangan pada Lensa Cembung Menggunakan Diagram Sinar

Bagaimanakah cara melukis pembentukan bayangan pada lensa? Jika sebuah benda diletakkan di depan lensa cembung akan membentuk bayangan, seperti ditunjukkan pada Gambar 11.24.

Pembentukan bayangan pada lensa cembung membutuhkan sekurang-kurangnya dua sinar istimewa. Sifat bayangan yang terbentuk pada lensa cembung bergantung pada posisi benda. Setelah memahami cara melukiskan bayangan yang dibentuk oleh lensa cembung, coba sekarang lukiskan letak bayangan benda jika benda diletakkan di antara fokus dan lensa cembung!

c. Pembiasan pada Lensa Cekung

Pada pembiasan lensa cekung juga berlaku sinar-sinar istimewa ketika kita hendak membuat bayangan pada lensa. Sinar-sinar istimewa pada pembiasan cahaya oleh lensa cekung dapat dilihat pada Tabel 11.6.

Jika ketiga sinar istimewa yang berasal dari sebuah benda dilukiskan pada satu lensa, maka akan terbentuk bayangan benda seperti Gambar 11. 25

Sifat bayangan yang terbentuk pada lensa cekung bergantung pada posisi benda. Sifat bayangan pada lensa cekung dapat ditentukan melalui bantuan diagram sinar dan sinar-sinar istimewa. Selain melalui kegiatan di atas, sifat-sifat bayangan benda oleh lensa cekung juga dapat ditentukan melalui Dalil Esbach seperti pada lensa cembung. Perhatikan kembali Dalil Esbach yang sudah pernah kamu pelajari sebelumnya, dan perhatikan Gambar 11.25.

Catatan: Pada lensa cekung, benda yang terletak di depan lensa akan selalu menghasilkan bayangan maya, tegak, diperkecil, dan terletak di depan lensa.

d. Persamaan pada Lensa

Persamaan pada lensa cembung sama dengan persamaan pada lensa cekung. Hubungan antara jarak fokus (f), jarak bayangan (s'), dan jarak benda (s) adalah sebagai berikut.

Pada lensa cembung, titik fokus bernilai positif (sama seperti pada cermin cekung), sedangkan pada lensa cekung, titik fokus bernilai negatif (sama seperti pada cermin cembung). Setiap lensa mempunyai kemampuan yang berbeda-beda dalam mengumpulkan atau menyebarkan sinar. Kemampuan lensa dalam mengumpulkan atau menyebarkan sinar disebut kuat lensa (D) dan memiliki satuan dioptri. Kuat lensa merupakan kebalikan dari panjang fokus. Secara matematis dapat dinyatakan sebagai berikut:

Dengan syarat f harus dinyatakan dalam meter (m). Jika f dalam sentimeter (cm) maka rumusnya menjadi:
