1. Kamera

Apakah kamu pernah mengambil gambar teman atau orang-orang terdekatmu dengan menggunakan kamera? Pernahkah kamu berpikir tentang bagaimana proses pembentukan bayangan pada kamera? Perhatikan Gambar 11.36! Pada saat kamu mengambil gambar suatu benda dengan sebuah kamera, cahaya dipantulkan dari benda tersebut dan masuk ke lensa kamera. Kamera memiliki diafragma dan pengatur cahaya (shutter) untuk mengatur jumlah cahaya yang masuk ke dalam lensa. Dengan jumlah cahaya yang tepat akan diperoleh foto atau gambar yang jelas. Sementara itu, untuk memperoleh foto yang tajam dan tidak kabur perlu mengatur fokus lensa. Cahaya yang melalui lensa kamera tersebut memfokuskan bayangan benda pada film foto. Bayangannya nyata, terbalik, dan lebih kecil dari benda aslinya. Perhatikan prinsip kerja kamera sederhana ini dengan diagram cahaya lensa cembung. Ukuran bayangan tersebut bergantung pada panjang fokus lensa, dan jarak lensa itu pada film tersebut. Jika diperhatikan, bagian-bagian dari kamera memiliki kemiripan dengan mata. Cobalah mengidentifikasi bagian-bagian kamera yang memiliki fungsi yang serupa dengan bagian-bagian mata!



2. Kaca Pembesar (Lup)

Pernahkah kamu melihat film yang mengisahkan tentang detektif? Ketika detektif tersebut mengungkap suatu kasus maka mereka ada yang membawa suatu benda di tangannya. Apakah benda itu? Apa fungsi benda tersebut? Perhatikan Gambar 11.37 agar kamu dapat menjawab pertanyaan di atas. Sebuah kaca pembesar memungkinkan kita untuk menempatkan objek lebih dekat ke mata kita sehingga objek tampak terlihat sudut lebih besar.

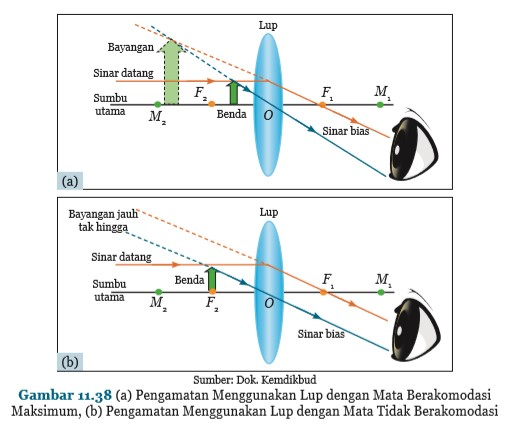

Seberapa besar suatu objek terlihat dengan mata, dan seberapa jelas kita dapat melihat bagian-bagian kecil pada objek tersebut? Hal ini bergantung pada ukuran bayangan objek pada retina. Ukuran bayangan bergantung pada sudut pada mata yang berhadapan dengan objeknya. Agar mata tidak mudah lelah saat menggunakan lup, letakkan benda tepat di titik fokus lup, sehingga mata tidak berakomodasi. Perhatikan Gambar 11.38!


3. Mikroskop
Jika kamu akan melihat sel, jaringan pada penampang melintang batang tumbuhan, organisme mikroskopis seperti bakteri, alat apa yang akan kamu gunakan? Kamu pasti akan menggunakan mikroskop bukan? Tahukah kamu bagaimana prinsip kerja mikroskop? Mikroskop memiliki dua lensa utama, yaitu lensa okuler dan lensa objektif. Lensa okuler adalah lensa yang posisinya dekat dengan mata pengamat. Lensa objektif adalah lensa yang posisinya dekat dengan objek/benda yang sedang diamati. Perhatikan Gambar 11.39!

 Baik lensa okuler maupun lensa objektif merupakan lensa cembung yang memiliki fokus yang berbeda. Benda yang diamati ditempatkan pada sebuah kaca objek dan disinari dari bawah. Cahaya melalui lensa objektif dan membentuk bayangan nyata dan diperbesar. Bayangan itu diperbesar, sebab benda itu terletak di antara satu dan dua jarak fokus lensa objektif. Selanjutnya, bayangan nyata diperbesar lagi oleh lensa okuler untuk menghasilkan bayangan maya dan diperbesar. Susunan lensa seperti ini memungkinkan menghasilkan bayangan ratusan kali lebih besar dari objek aslinya. Perhatikan Gambar 11. 40.

4. Teleskop

a. Teleskop Bias
Teleskop adalah alat optik yang dapat membuat benda-benda yang berada pada tempat yang jauh menjadi terlihat dekat. Perhatikan Gambar 11.41! Teleskop bias sederhana merupakan kombinasi antara dua lensa cembung yang terletak pada bagian pipa. Lensa yang lebih besar adalah lensa objektif, sedangkan yang lebih kecil adalah lensa okuler (lensa mata). Lensa objektif membentuk sebuah bayangan dan kemudian bayangan tersebut akan diperbesar oleh lensa okuler. Lensa objektif pada teleskop bias memiliki diameter yang lebih besar daripada diameter mata kamu saat membuka. Hal ini berarti akan lebih banyak cahaya yang dipantulkan oleh objek yang dapat masuk ke dalam lensa yang kemudian akan masuk ke dalam mata. Dengan demikian, bayangan yang terbentuk oleh lensa objektif akan lebih jelas daripada bayangan yang terbentuk oleh mata, karena bayangan yang terbentuk sangat jelas, maka objek yang terlihat juga menjadi lebih detail.


b. Teleskop Pantul
Lensa objektif yang terdapat pada teleskop pantul digantikan oleh cermin cekung. Bayangan dari sebuah objek yang letaknya jauh terbentuk di dalam tabung teleskop ketika cahaya dipantulkan dari cermin cekung. Cahaya yang dipantulkan objek yang jauh memasuki salah satu ujung tabung dan ditangkap oleh cermin lain pada ujung yang lain. Cahaya ini dipantulkan dari cermin cekung ke cermin datar yang ada di dalam tabung. Cermin datar kemudian memantulkan cahaya ke lensa okuler, yang berfungsi memperbesar gambar. Perhatikan Gambar 11.42!
